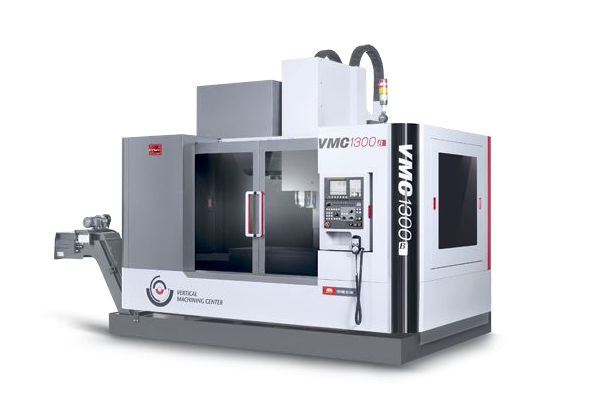

| VMC1100 | VMC1300 | VMC1600 | |||||||||||||
| 寶雞一車經典加工中心VMC-B系列工作臺 | |||||||||||||||
| 工作臺尺寸 | mm | 610×1300 | 700×1400 | 800×1700 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列允許最大荷重 | kg | 1000 | 1000 | 2000 | |||||||||||
| T型槽尺寸 | 18×5 | 18×5 | 22×5 | ||||||||||||
| 工作范圍 | |||||||||||||||
| 寶雞一車經典加工中心VMC-B系列工作臺最大行程(X軸) | mm | 1100 | 1300 | 1600 | |||||||||||
| 滑座最大行程(Y軸) | mm | 610 | 700 | 800 | |||||||||||
| 主軸箱最大行程(Z軸) | mm | 610 | 700 | 800 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列主軸鼻端至工作臺面尺寸 | mm | 150-760 | 140-840 | 200-1000 | |||||||||||
| 主軸 | |||||||||||||||
| 錐孔(7:24) | BT40 | BT50 | BT40 | BT50 | BT50 | ||||||||||
| 轉速范圍 | r/min | 8000 | 6000 | 7000 | 6000 | 60-6000 | |||||||||
| 最大輸出扭矩 | N.m | 52.5 | 95.4 | 70 | 95.4 | 95.4 | |||||||||
| 主軸電機功率 | kW | 11/15 | 15/18.5 | 11/15 | 15/18.5 | 15/18.5 | |||||||||
| 主軸中心到立柱導軌面距離 | mm | 725 | 820 | 940 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列主軸傳動 | 皮帶式傳動 | 皮帶式傳動 | 皮帶式傳動 | ||||||||||||
| 瓣刀 | 45度四瓣刀 | 45度四瓣刀 | 45度四瓣刀 | ||||||||||||
| 刀具 | |||||||||||||||
| 寶雞一車經典加工中心VMC-B系列刀柄規格 | MAS403: BT40 | MAS403:BT50 | MAS403:BT40 | MAS403:BT50 | MAS403:BT50 | ||||||||||
| 拉釘規格 | MAS403:LDA-BT40 | MAS403:LDA-BT50 | MAS403:LDA-BT40 | MAS403:LDA-BT50 | MAS403:LDA-BT50 | ||||||||||
| 進給 | |||||||||||||||
| 進給速度 | mm/min | 1-10000 | 1-10000 | 1-10000 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列快速移動 | |||||||||||||||
| X軸 | m/min | 24 | 24 | 18 | |||||||||||
| Y軸 | m/min | 24 | 24 | 18 | |||||||||||
| Z軸 | m/min | 18 | 18 | 15 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列刀庫 | |||||||||||||||
| 刀庫形式 | 圓盤式 | 斗笠式 | 圓盤式 | 斗笠式 | 圓盤式 | 斗笠式 | 圓盤式 | 斗笠式 | 圓盤式 | 斗笠式 | |||||
| 刀庫容量 | 把 | 24 | 20 | 20 | 16 | 24 | 20 | 20 | 16 | 20 | 16 | ||||
| 寶雞一車經典加工中心VMC-B系列最大刀具長度 | mm | 300 | 300 | 300 | 300 | 300 | |||||||||
| 最大刀具重量 | kg | 7 | 15 | 7 | 15 | 15 | |||||||||
| 寶雞一車經典加工中心VMC-B系列換刀時間(刀對刀) | s | 3.5 | 7 | 3.5 | 7 | 3.5 | 7 | 3.5 | 7 | 3.5 | 7 | ||||
| 寶雞一車經典加工中心VMC-B系列最大刀盤直徑 | |||||||||||||||
| 滿刀 | mm | φ80 | φ133 | φ80 | φ133 | φ133 | |||||||||
| 寶雞一車經典加工中心VMC-B系列相鄰空刀 | mm | φ150 | φ250 | φ150 | φ250 | φ250 | |||||||||
| 定位精度 | |||||||||||||||
| X軸、Y軸、Z軸 | |||||||||||||||
| SB6330 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | |||||||||||
| JB/T8771.4-1998 | mm | 0.012/0.015/0.015 | 0.025/0.015/0.015 | 0.025/0.015/0.015 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列重復定位精度 | |||||||||||||||
| X軸、Y軸、Z軸 | |||||||||||||||
| JISB6330 | mm | ±0.003 | ±0.003 | ±0.003 | |||||||||||
| JB/T8771.4-1998 | mm | 0.012/0.01/0.01 | 0.014/0.01/0.01 | 0.014/0.01/0.01 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列動力源 | |||||||||||||||
| 寶雞一車經典加工中心VMC-B系列電壓 | V | 380 | 380 | 380 | |||||||||||
| 寶雞一車經典加工中心VMC-B系列電氣總?cè)萘?/td> | KVA | 25 | 25 | 35 | 35 | ||||||||||
| 寶雞一車經典加工中心VMC-B系列氣壓 | Mpa | 0.5 | 0.5 | 0.5 | 0.5 | ||||||||||
| 機床尺寸 | |||||||||||||||
| 長×寬×高 | mm | 2944×3225×3361 | 3600×3310×3550 | 4300×3600×3800 | |||||||||||
| 機床重量 | kg | 9500 | 12000 | 14000 | |||||||||||
| 數控系統 | FANUC 0i MC | FANUC 0i MC | FANUC 0i MC | ||||||||||||
